Локатор подповерхностного зондирования (георадар) VIY5-070 предназначен для обнаружения и картирования подземных пустот, неоднородностей и объектов до глубины 30м.
Георадар VIY5-070 может применяться для поиска как металлических, так и неметаллических объектов (границы раздела геологических слоёв, экологические исследования почвы и др.).

Основные области применения:

Исследование геологического строения полигона;
Геологическое обследование районов техногенных аварий;
Поиск подземных объектов (пустот, разломов, инородных включений);
Поиск подземных сооружений и туннелей;
Картирование уровня грунтовых вод;
Определение зон сезонного промерзания, вечной мерзлоты;
Исследования внутренней структуры открытых карьеров;
Профилирование месторождений;
Поиск зон утечек трубопроводов по косвенным признакам (области повышенной влажности);
Гидрологические исследования структуры и толщины дна пресных водоемов.

Особенности:

Георадар состоит из двух отдельных антенных блоков: приемного и передающего
Измерительное колесо и GPS модуль подключаются к антенному блоку георадара
Приемный блок подключается к ноутбуку посредством Wi-Fi или USB
Обработка сигналов в режиме реального времени (Онлайн фильтрация)
Онлайн-фильтры с функцией автоматической калибровки
Широкий спектр фильтров обработки в режиме оффлайн
Все данные обрабатываются в компьютере с помощью специального программного обеспечения
Высокое соотношение сигнал/шум благодаря инновационной технологии Telbin
Повышенный динамический диапазон за счет цифрового накопления сигнала
Автоматическое распознавание подключенного антенного блока
Аккумуляторная батарея установлена в каждом антенном блоке
Увеличенное время работы: не менее 6 часов работы георадара на одном заряде аккумулятора
Герметичные свинцово-кислотные аккумуляторы, разрешенные к авиаперевозкам
VIY5 георадары работают с любым компьютером (ноутбуком) на базе ОС Windows

Application of VIY3-070 GPR

Example of VIY3-070 GPR application

Частота антенной системы: 70 МГц
Разнесение антенн приемника и передатчика: 1500 мм
Разрядность АЦП: 18 бит
Динамический диапазон: не менее 135 дБ
Скорость измерения: до 120 трасс в секунду
Окно наблюдения: 240, 360, 480, 600 нс
Максимальное количество выборок в окне наблюдения: 1 000
Накопление выборок: до 300
Глубина зондирования: до 30 метров (определяется свойствами среды)
Пространственное разрешение: не хуже 2.0 м
Режимы запуска: однократный, внутренний, внешний
Размер файла одиночного профиля: до 1 000 000 трасс
Интерфейс: USB2 или Wi-Fi
Габаритные размеры каждого антенного блока: 1200x607x308 мм
Масса каждого антенного блока: 36.0 кг
Диапазон рабочих температур: от -20°С до 40°С
Время непрерывной работы: не менее 6 часов

В георадарный комплект VIY5-070 входит:

Антенные блоки
Применый и передающий антенные блоки со средней частотой 70 МГц в прочных стеклопластиковых корпусах. Антенные блоки имеют разъемы для подключения Data кабеля, Synchro кабеля, а также измерительного колеса и/или внешнего GPS приемника.

Измерительное колесо VO-36
Измерительное колесо (одометр) предназначено для определения пройденного пути в процессе получения георадарного профиля. Одометр крепится к корпусу антенного блока и подключается к специальному разъему.

Не требует калибровки;
Пыле/грязе защищенное исполнение;
Крепление к антенному блоку без помощи инструментов;

Зарядное устройство
Надежное, герметичное зарядное устройство для зарядки встроенных аккумуляторов.

Data кабель
Кабель для подключения антенного блока к USB разъему компьютера.

Synchro кабель
Кабель для соединения приемного и передающего блоков георадара VIY3-070

Транспортный ремень

Инструкция пользователя

Рюкзак
Прочный и удобный рюкзак для транспортировки всех компонентов системы. Имеет множество отделений, включая защищенное отделение для ноутбука.

Полка для ноутбука
Складная полка. Крепится к рюкзаку и обеспечивает оператору удобную работу с ноутбуком.

Георадар VIY5-070 поставляется с различным набором опций.

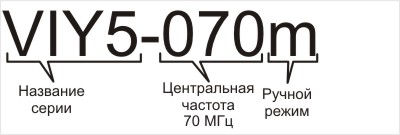

Информация для заказа:

пример информации для заказа георадаров серии VIY5
