Георадар VIY3-070

Опис приладу

Технічні характеристики

Компоненти

Локатор подповерхностного зондирования (георадар) VIY3-070 предназначен для обнаружения и картирования подземных пустот, неоднородностей и объектов до глубины 30м.
Георадар VIY3-070 может применяться для поиска как металлических, так и неметаллических объектов (границы раздела геологических слоёв, археологические исследования, экологические исследования почвы и др.).

Основные области применения:

Археология;
Обследование районов техногенных аварий;
Поиск подземных объектов (пустот, разломов, инородных включений);
Поиск подземных сооружений (подземных ходов, коллекторов и т.д.);
Картирование уровня грунтовых вод;
Определение толщины ледяного покрова;
Определение зон сезонного промерзания, вечной мерзлоты;
Исследования внутренней структуры открытых карьеров;
Профилирование месторождений;
Поиск источников утечек из трубопроводов по косвенным признакам (области повышенной влажности);
Гидрологические исследования структуры и толщины дна пресных водоемов.

Особенности:

Георадар состоит из двух отдельных антенных блоков: приемного и передающего;

Измерительное колесо и GPS модуль подключаются к передающему антенному блоку георадара;

Каждый блок имеет собственное питание от аккумуляторной батареи приемника и передатчика соответственно.

Передающий антенный блок соединяется кабелем с приемным блоком. Приемный блок, в свою очередь, подключается USB кабелем (или с помощью WiFi) непосредственно к ноутбуку.

Все данные обрабатываются в компьютере с помощью специального программного обеспечения.

Высокое соотношение сигнал/шум благодаря инновационной технологии Telbin

Повышенный динамический диапазон за счет цифрового накопления сигнала;

Предварительная обработка сигнала в реальном времени;

Низкое энергопотребление - заряда аккумуляторов хватает на работу георадара в течение не менее 6 часов;

VIY3 георадары работают с любым компьютером (ноутбуком) на базе ОС Windows.

Частота антенной системы: 70 МГц
Разнесение антенн приемника и передатчика: 1500 мм
Разрядность АЦП: 18 бит
Динамический диапазон: не менее 135 дБ
Скорость измерения: до 30 трасс в секунду
Окно наблюдения: 240, 360, 480, 600 нс
Максимальное количество выборок в окне наблюдения: 1 000
Накопление выборок: до 300
Глубина зондирования: до 30 метров (определяется свойствами среды)
Пространственное разрешение: не хуже 2,0 м
Режимы запуска: однократный, внутренний, внешний
Размер файла одиночного профиля: до 1 000 000 трасс
Интерфейс: USB2 или WiFi
Габаритные размеры каждого антенного блока: 1200x 607x 308 мм
Масса каждого антенного блока: 46.0 кг
Диапазон рабочих температур: от -20°С до 40°С
Время непрерывной работы: не менее 6 часов

В георадарный комплект VIY3-070 входит:

Антенный блок
Антенный блок со средней частотой 70 МГц в прочном стеклопластиковом корпусе. Антенный блок имеет разъемы для подключения Data кабеля, а также измерительного колеса и/или внешнего GPS приемника.

Измерительное колесо VO-20
Измерительное колесо (одометр) предназначено для определения пройденного пути в процессе получения георадарного профиля. Одометр крепится к корпусу антенного блока и подключается к специальному разъему.

Не требует калибровки;
Пыле/грязе защищенное исполнение;
Крепление к антенному блоку без помощи инструментов;
Совместимо со всеми типами антенных блоков.

Зарядное устройство
Надежное, герметичное зарядное устройство для зарядки встроенного аккумулятора.

Data кабель
Кабель для подключения антенного блока к USB разъему компьютера.

Synchro кабель
Кабель для соединения приемного и передающего антенных блоков.

Транспортный ремень

Инструкция пользователя

Рюкзак
Прочный и удобный рюкзак для транспортировки всех компонентов системы, за исключением антенного блока. Имеет множество отделений, включая защищенное отделение для ноутбука.

Полка для ноутбука
Складная полка. Крепится к рюкзаку и обеспечивает оператору удобную работу с ноутбуком.

Георадар VIY3-70 поставляется с различным набором опций.

Информация для заказа:

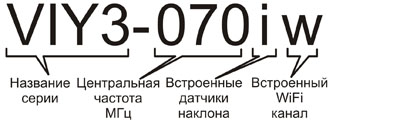

пример информации для заказа георадаров серии VIY3
