Георадар VIY3-300

Описание прибора
Технические характеристики
Компоненты

Локатор подповерхностного зондирования (георадар) VIY3-300 предназначен для обнаружения неоднородностей в грунте, строительных конструкциях до глубины (толщины) 8 м. Георадар VIY3-300 может применяться для поиска как металлических, так и неметаллических объектов (трубы, пустоты, элементы строительных конструкций и т.д.).

Основные области применения:

  • Поиск инженерных и связных коммуникаций;
  • Исследование инженерных сооружений (фундаменты зданий, плотины, и т.д.);
  • Обследование районов техногенных аварий;
  • Поиск подповерхностных объектов (пустот, трещин, инородных включений);
  • Поиск подземных сооружений (подземных ходов, коллекторов и др.);
  • Поиск источников утечек из трубопроводов по косвенным признакам (области повышенной влажности).

Особенности:

  • Обработка сигналов в режиме реального времени (Онлайн фильтрация)
  • Онлайн-фильтры с функцией автоматической калибровки
  • Широкий спектр фильтров обработки в режиме оффлайн
  • Увеличенный динамический диапазон благодаря функции цифрового накопления сигналов
  • Высокое соотношение сигнал/шум благодаря инновационной технологии Telbin
  • Автоматическое распознавание подключенного антенного блока
  • Антенный блок может подключаться к ноутбуку посредством WiFi или USB
  • Все компоненты георадара (антенная система, электронные модули,аккумулятор и т.д.) собраны в одном корпусе
  • Нет дополнительного Блока управления. VIY3 георадары работают с любым компьютером (ноутбуком) на базе ОС Windows
  • Непосредственное подключение измерительного колеса и GPS к антенному блоку
  • Антенный блок может устанавливаться на ручную георадарную тележку Cart-36 либо перемещаться с помощью транспортного ремня
  • Двунаправленный одометр. Зондирование может осуществляться в обоих направлениях: вперед и назад
  • Увеличенное время работы: не менее 8 часов работы георадара на одном заряде аккумулятора
  • Герметичные свинцово-кислотные аккумуляторы, разрешенные к авиаперевозкам
  • Литые пластиковые колеса георадарной тележки
  • Прочный ударозащищенный стеклопластиковый корпус антенного блока
  • Сменная защита днища георадара
  • Каждый георадарный комплект полностью готов к использованию без приобретения дополнительных аксессуаров
  • Частота антенной системы: 300 МГц
  • Разрядность АЦП: 18 бит
  • Динамический диапазон: не менее 135 дБ
  • Скорость измерения: до 55 трасс в секунду
  • Окно наблюдения: 66, 100, 133, 166 нс
  • Максимальное количество выборок в окне наблюдения: 1 000
  • Накопление выборок: до 300
  • Глубина зондирования: до 8 метров (определяется свойствами среды)
  • Пространственное разрешение: не хуже 0,3 м
  • Режим запуска: однократный, внутренний, внешний
  • Размер файла одиночного профиля: до 1 000 000 трасс
  • Интерфейс: USB2 или WiFi
  • Габаритные размеры: 610х312х170 мм
  • Масса: 9.0 кг
  • Диапазон рабочих температур: от -20°С до 40°С
  • Время непрерывной работы: не менее 8 часов

В георадарный комплект VIY3-300 входит:

Антенный блокантенный блок георадара VIY3-300
Антенный блок со средней частотой 300 МГц в прочном стеклопластиковом корпусе. Антенный блок имеет разъемы для подключения Data кабеля, а также измерительного колеса и/или внешнего GPS приемника.





Георадарная тележка Cart-36Складная ручная тележка для транспортировки георадара VIY3-300
Складная георадарная тележка Cart-36 позволяет одному оператору быстро провести осмотр большой территории. С тележкой Cart-36 георадарные измерения выполняются еще проще и быстрее. Надежная и прочная конструкция, универсальная полка для компьютера, 12" колеса, встроенный одометр. Тележка имеет минимальные размеры в сложенном состоянии.



Измерительное колесо VO-20измерительное колесо для георадара VIY3-300
Измерительное колесо (одометр) предназначено для определения пройденного пути в процессе получения георадарного профиля. Одометр крепится к корпусу антенного блока и подключается к специальному разъему.

  • Не требует калибровки;
  • Пыле/грязе защищенное исполнение;
  • Крепление к антенному блоку без помощи инструментов;
  • Совместимо со всеми типами антенных блоков.



Зарядное устройствозарядное устройство для зарядки аккумулятора георадара VIY3-300
Надежное, герметичное зарядное устройство для зарядки встроенного аккумулятора.



Data кабелькабель для подключения георадара VIY3-300 к ноутбуку
Кабель для подключения антенного блока к USB разъему компьютера.



Транспортный ременьтранспортный ремень для антенного блока георадара VIY3-300







Инструкция пользователярусская версия инструкции пользователя георадаров серии VIY3









Рюкзак рюкзак для аксессуаров георадара VIY3-300
Прочный и удобный рюкзак для транспортировки всех компонентов системы, за исключением антенного блока. Имеет множество отделений, включая защищенное отделение для нутбука.



Полка для ноутбукаскладная полка для ноутбука оператора георадара VIY3-300
Складная полка. Крепится к рюкзаку и обеспечивает оператору удобную работу с ноутбуком.





Георадар VIY3-300 поставляется с различным набором опций.

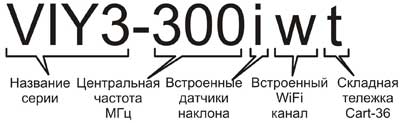

Информация для заказа:

пример информации для заказа георадаров серии VIY3
