Георадар VIY5-125

Описание прибора
Технические характеристики
Компоненты

Локатор подповерхностного зондирования (георадар) VIY5-125 предназначен для обнаружения неоднородностей в грунте, плотинах, дорожных насыпях до глубины 15 м. Георадар VIY5-125 может применяться для поиска как металлических, так и неметаллических объектов (границы раздела геологических слоёв, трубы, пустоты, элементы строительных конструкций и т.д.).

Основные области применения:

  • Исследование геологического строения полигона;
  • Поиск инженерных и связных коммуникаций;
  • Исследование инженерных сооружений (фундаментов зданий, плотин, и др.);
  • Обследование районов техногенных аварий;
  • Поиск подземных объектов (пустот, разломов, инородных включений, трещиноватостей горных пород);
  • Поиск подземных сооружений (подземных ходов, коллекторов и т.д.);
  • Определение уровня грунтовых вод;
  • Профилирование месторождений;
  • Поиск источников утечек из трубопроводов по косвенным признакам (области повышенной влажности).

Особенности:

  • Обработка сигналов в режиме реального времени (Онлайн фильтрация)
  • Онлайн-фильтры с функцией автоматической калибровки
  • Широкий спектр фильтров обработки в режиме оффлайн
  • Увеличенный динамический диапазон благодаря функции цифрового накопления сигналов
  • Высокое соотношение сигнал/шум благодаря инновационной технологии Telbin
  • Автоматическое распознавание подключенного антенного блока
  • Антенный блок может подключаться к ноутбуку посредством WiFi или USB
  • Все компоненты георадара (антенная система, электронные модули,аккумулятор и т.д.) собраны в одном корпусе
  • Нет дополнительного Блока управления. VIY5 георадары работают с любым компьютером (ноутбуком) на базе ОС Windows
  • Непосредственное подключение измерительного колеса и GPS к антенному блоку
  • Увеличенное время работы: не менее 8 часов работы георадара на одном заряде аккумулятора
  • Герметичные свинцово-кислотные аккумуляторы, разрешенные к авиаперевозкам
  • Прочный ударозащищенный стеклопластиковый корпус антенного блока
  • Сменная защита днища георадара

example of application of VIY3-125 Ground Penetrating Radar

  • Частота антенной системы: 125 МГц
  • Разрядность АЦП: 18 бит
  • Динамический диапазон: не менее 135 дБ
  • Скорость измерения: до 150 трасс в секунду
  • Окно наблюдения: 120, 180, 240, 300 нс
  • Максимальное количество выборок в окне наблюдения: 1 000
  • Накопление выборок: до 300
  • Глубина зондирования: до 15 метров (определяется свойствами среды)
  • Пространственное разрешение: не хуже 1,0 м
  • Режимы запуска: однократный, внутренний, внешний
  • Размер файла одиночного профиля: до 1 000 000 трасс
  • Интерфейс: USB2 или WiFi
  • Габаритные размеры: 1105х580х232 мм
  • Масса: 25.0 кг
  • Диапазон рабочих температур: от -20°С до 40°С
  • Время непрерывной работы: не менее 8 часов
  • В георадарный комплект VIY5-125 входит:

    Антенный блокантенный блок георадара VIY3-125
    Антенный блок со средней частотой 125 МГц в прочном стеклопластиковом корпусе. Антенный блок имеет разъемы для подключения:

    • Data кабеля
    • Измерительного колеса и/или внешнего GPS приемника

    Измерительное колесо VO-20измерительное колесо для георадара VIY3-125
    Измерительное колесо (одометр) предназначено для определения пройденного пути в процессе получения георадарного профиля. Одометр крепится к корпусу антенного блока и подключается к специальному разъему.

    • Не требует калибровки;
    • Пыле/грязе защищенное исполнение;
    • Крепление к антенному блоку без помощи инструментов;
    • Совместимо со всеми типами антенных блоков.



    Зарядное устройствозарядное устройство для зарядки аккумулятора георадара VIY3-125
    Надежное, герметичное зарядное устройство для зарядки встроенного аккумулятора.







    Data кабелькабель для подключения георадара VIY3-125 к ноутбуку
    Кабель для подключения антенного блока к USB разъему компьютера.





    Транспортный ременьтранспортный ремень для антенного блока георадара VIY3-125





    Инструкция пользователярусская версия инструкции пользователя георадаров серии VIY3









    Рюкзак рюкзак для аксессуаров георадара VIY3-125
    Прочный и удобный рюкзак для транспортировки всех компонентов системы, за исключением антенного блока. Имеет множество отделений, включая защищенное отделение для ноутбука.





    Полка для ноутбукаскладная полка для ноутбука оператора георадара VIY3-125
    Складная полка. Крепится к рюкзаку и  обеспечивает оператору удобную работу с ноутбуком.



    Георадар VIY5-125 поставляется с различным набором опций.

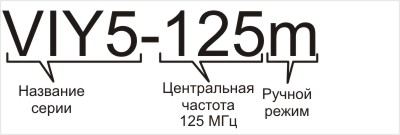

    Информация для заказа:

    пример информации для заказа георадаров серии VIY5
