Георадар VIY5-37

Опис приладу
Технічні характеристики
Компоненти

Георадар VIY5-37 имеет в своем составе двухчастотную антенну с центральными частотами 300 МГц и 700 МГц соответственно.
Этот георадар сочетает лучшие черты обоих антенн: большая глубина зондирования и высокое разрешение.

Георадар VIY5-37 позволяет пользователю достигать глубины зондирования до 8 метров при определенных условиях.

Пользователь может получить два георадарных профиля одновременно от двух антенн. Вы можете обрабатывать каждый профиль независимо или совместно с другим профилем.

Основные области применения:

  • Поиск инженерных и связных коммуникаций;
  • Археология
  • Предотвращение аварий
  • Специальные применения



Особенности:

  • Обработка сигналов в режиме реального времени (Онлайн фильтрация)
  • Онлайн-фильтры с функцией автоматической калибровки
  • Широкий спектр фильтров обработки в режиме оффлайн
  • Увеличенный динамический диапазон благодаря функции цифрового накопления сигналов
  • Высокое соотношение сигнал/шум благодаря инновационной технологии Telbin
  • Автоматическое распознавание подключенного антенного блока
  • Антенный блок может подключаться к ноутбуку посредством USB
  • Все компоненты георадара (антенная система, электронные модули,аккумулятор и т.д.) собраны в одном корпусе
  • Нет дополнительного Блока управления. VIY3 георадары работают с любым компьютером (ноутбуком) на базе ОС Windows
  • Непосредственное подключение измерительного колеса и GPS к антенному блоку
  • Антенный блок может устанавливаться на ручную георадарную тележку Cart-46 или перемещаться с помощью георадарной штанги
  • Двунаправленное измерительное колесо VO-22.
  • Новая складная георадарная тележка Cart-46, также с двунаправленным одометром.
  • Увеличенное время работы: не менее 8 часов работы георадара на одном заряде аккумулятора
  • Герметичные свинцово-кислотные аккумуляторы, разрешенные к авиаперевозкам
  • Литые пластиковые колеса георадарной тележки
  • Прочный ударозащищенный стеклопластиковый корпус антенного блока
  • Сменная защита днища георадара
  • Каждый георадарный комплект полностью готов к использованию без приобретения дополнительных аксессуаров
VIY5-37 in Chile
VIY5-37 Atacama desert
  • Частота антенной системы: 300 МГц, 700 МГц
  • Разрядность АЦП: 18 бит
  • Динамический диапазон: не менее 135 дБ
  • Скорость измерения: до 120трасс в секунду
  • Окно наблюдения: 30...75 нс/ 66...166 нс
  • Максимальное количество выборок в окне наблюдения: 1 000
  • Накопление выборок: до 300
  • Глубина зондирования: до 8 метров (определяется свойствами среды)
  • Пространственное разрешение: <0,12 м (700 МГц)  /   <0,3 м (300 МГц)
  • Режим запуска: однократный, внутренний, внешний
  • Размер файла одиночного профиля: до 1 000 000 трасс
  • Интерфейс: USB2
  • Габаритные размеры: 940x520x350 мм
  • Масса: 20.5 кг (с георадарной тележкой)
  • Диапазон рабочих температур: от -20°С до 40°С
  • Защищенность: IP65
  • Время непрерывной работы: не менее 8 часов

Георадарный комплект VIY5-37 влючает в себя:

Antenna unit of VIY5-37 ground penetrating radarАнтенный блок

Двухчастотный антенный блок с центральными частотами 300 МГц и 700 МГц в стеклопластиковом корпусе. Антенный блок имеет разъемы для подключения Data кабеля, а также измерительного колеса и/или внешнего GPS приемника.




Foldable handcart Cart-46 for transportation of VIY5-37 ground penetrating radarHandcart Cart-46
Складная георадарная тележка Cart-36 позволяет одному оператору быстро провести осмотр большой территории. С тележкой Cart-36 георадарные измерения выполняются еще проще и быстрее.

  • Надежная и прочная конструкция
  • Универсальная полка для компьютера
  • 12" колеса
  • Вес - 12,7 кг (вместе со встроенным аккумулятором)
  • Встроенный одометр и аккумулятор для питания георадара
  • Тележка имеет минимальные размеры в сложенном состоянии.


Измерительное колесо VO-22 Measuring wheel of VIY5-37 ground penetrating radarVO-22
VO-22 двунаправленный одометр(измерительное колесо), позволяет измерять пройденное антенной расстояние в обоих направлениях. Одометр крепится к корпусу антенного блока и подключается к специальному разъему.

  • Не требует калибровки;
  • Пыле/грязе защищенное исполнение;
  • Крепление к антенному блоку без помощи инструментов;



Battery charger for VIY3-300 ground penetrating radarЗарядное устройство
Надежное, герметичное зарядное устройство для зарядки встроенного аккумулятора







Data cable to connect VIY3-300 antenna unit and laptopData кабель
Кабель для подключения антенного блока к USB разъему компьютера.






Transportation handle for VIY5-37 antenna unit

Телескопическая штанга

Штанга для перемещения георадара. Монтируется без помощи дополнительных инструментов






Инструкция пользователя

English version of User manual for VIY3 series of ground penetrating radars












РюкзакBackpack for accessories of VIY3-300 ground penetrating radar
Прочный и удобный рюкзак для транспортировки всех компонентов системы, за исключением антенного блока. Имеет множество отделений, включая защищенное отделение для нутбука.








portable shelf for laptop for VIY3-300 ground penetrating radar operator's

 Полка для ноутбука
Складная полка. Крепится к рюкзаку и обеспечивает оператору удобную работу с ноутбуком.

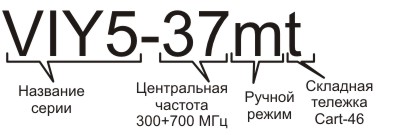

Информация для заказа георадара VIY5-37

Опционально можно заказать

Усиленная версия VIY5-37mt
Усиленная версия с расширенным температурным диапазоном, упрочненный корпус, соответствие IP 67.

GPSGPS receiver for VIY5 Ground Penetrating Radar
GPS приемник может быть установлен на георадарную тележку Cart-46 и подключен напрямую к антенне VIY5-600, VIY5-300 или VIY5-37.










GPS кабель
Кабель для подключения по RS-232 внешнего GPS приемника

Транспортный боксTransportation case for VIY5 GPR
Специальный бокс для перевозки георадаров
VIY5-300  вместе с георадарной тележкой.
