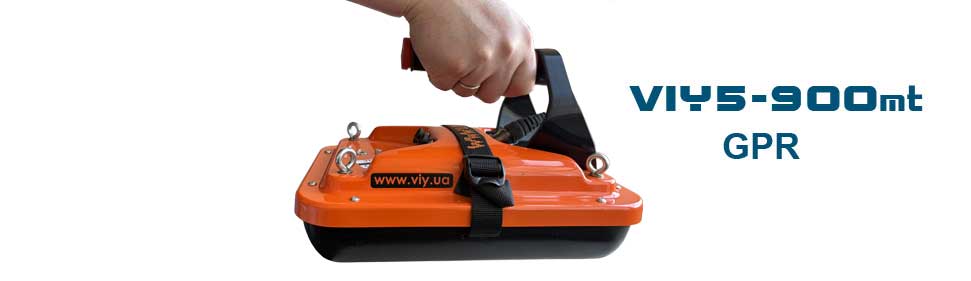

Георадар VIY5-900

VIY5-900 GPR 1 VIY5-900 GPR 2 VIY5-900 GPR 3 VIY5-900 GPR 4 VIY5-900 GPR 5
VIY5-900 GPR 1
Описание прибора
Технические характеристики
Компоненты

Георадар VIY5-900 предназначен для подповерхностного зондирования используя импульсное электромагнитное излучение. Прибор позволяет достигать глубины зондирования до 2 метров при определенных условиях.

Основные области применения:
  • Поиск инженерных и связных коммуникаций;
  • Археология
  • Предотвращение аварий
  • Специальные применения



Особенности
  • Обработка сигналов в режиме реального времени (Онлайн фильтрация)
  • Онлайн-фильтры с функцией автоматической калибровки
  • Широкий спектр фильтров обработки в режиме оффлайн
  • Увеличенный динамический диапазон благодаря функции цифрового накопления сигналов
  • Высокое соотношение сигнал/шум благодаря инновационной технологии Telbin
  • Антенный блок может подключаться к ноутбуку посредством USB или Wi-Fi
  • Все компоненты георадара (антенная система, электронные модули,аккумулятор и т.д.) собраны в одном корпусе
  • Нет дополнительного Блока управления. георадары VIY5 работают с любым компьютером (ноутбуком) на базе ОС Windows
  • Непосредственное подключение измерительного колеса и GPS к антенному блоку
  • Антенный блок может устанавливаться на ручную георадарную тележку Cart-46 или перемещаться с помощью георадарной штанги
  • Двунаправленное измерительное колесо VO-12.
  • Новая складная георадарная тележка Cart-46, быстрое складывание и развертывание.
  • Полка георадарной тележки может устанавливаться под произволным углом.
  • Прочный ударозащищенный стеклопластиковый корпус антенного блока соответствующий требованиям IP65
  • Новые надежные швейцарские разъемы IP67
  • Герметичные свинцово-кислотные аккумуляторы, разрешенные к авиаперевозкам
  • Увеличенное время работы: не менее 8 часов работы георадара на одном заряде аккумулятора
  • Частота антенной системы: 900 МГц
  • Разрядность АЦП: 18 бит
  • Динамический диапазон: не менее 135 дБ
  • Скорость измерения: до 150 трасс в секунду
  • Окно наблюдения: 23.6, 34, 45.3, 56.6 нс
  • Максимальное количество выборок в окне наблюдения: 1 000
  • Накопление выборок: до 300
  • Глубина зондирования: до 2 метров (определяется свойствами среды)
  • Пространственное разрешение: <0,09 м
  • Режим запуска: однократный, внутренний, внешний
  • Размер файла одиночного профиля: до 1 000 000 трасс
  • Интерфейс: USB2 или Wi-Fi
  • Габаритные размеры: 305x210x95  мм
  • Масса антенны: 1.8 кг
  • Масса антенны с геораданой тележкой: 15 кг
  • Диапазон рабочих температур: от -20°С до 40°С
  • Защищенность: IP65
  • Время непрерывной работы: не менее 8 часов

Георадарный комплект VIY5-900 влючает в себя:

Antenna unit of VIY5-900 ground penetrating radarАнтенный блок


Антенный блок со средней частотой 900 МГц в прочном стеклопластиковом корпусе. Антенный блок имеет разъемы для подключения Data кабеля, а также измерительного колеса и/или внешнего GPS приемника.

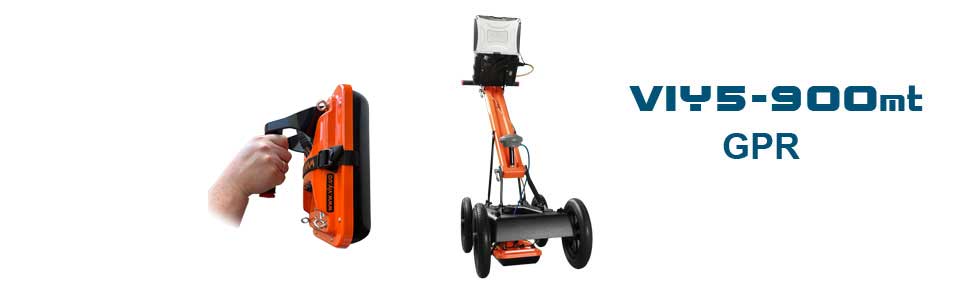

Foldable handcart Cart-46 for transportation of VIY5-900 ground penetrating radarHandcart Cart-46
Складная георадарная тележка Cart-46 позволяет одному оператору быстро провести осмотр большой территории. С тележкой Cart-46 георадарные измерения выполняются еще проще и быстрее.

  • Надежная и прочная конструкция
  • Универсальная полка для компьютера
  • 12" колеса
  • Вес - 12,7 кг (вместе со встроенным аккумулятором)
  • Встроенный одометр и аккумулятор для питания георадара
  • Тележка имеет минимальные размеры в сложенном состоянии.


Измерительное колесо VO-22 Measuring wheel of VIY5-600 ground penetrating radarVO-12
VO-12 двунаправленный одометр(измерительное колесо), позволяет измерять пройденное антенной расстояние в обоих направлениях. Одометр крепится к корпусу антенного блока и подключается к специальному разъему.

  • Не требует калибровки;
  • Пыле/грязе защищенное исполнение;
  • Крепление к антенному блоку без помощи инструментов;



Battery charger for VIY3-300 ground penetrating radarЗарядное устройство
Надежное, герметичное зарядное устройство для зарядки встроенного аккумулятора







Data cable to connect VIY3-300 antenna unit and laptopData кабель
Кабель для подключения антенного блока к USB разъему компьютера.






Transportation handle for VIY5-37 antenna unit

Телескопическая штанга

Штанга для перемещения георадара. Монтируется без помощи дополнительных инструментов






Инструкция пользователя

English version of User manual for VIY3 series of ground penetrating radars












РюкзакBackpack for accessories of VIY3-300 ground penetrating radar
Прочный и удобный рюкзак для транспортировки всех компонентов системы, за исключением антенного блока. Имеет множество отделений, включая защищенное отделение для нутбука.








portable shelf for laptop for VIY3-300 ground penetrating radar operator's



Полка для ноутбука
Складная полка. Крепится к рюкзаку и обеспечивает оператору удобную работу с ноутбуком.

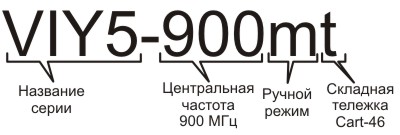

Информация для заказа георадара VIY5-900

Опционально можно заказать

Усиленная версия VIY5-900mt
Усиленная версия с расширенным температурным диапазоном, упрочненный корпус, соответствие IP 67.

GPSGPS receiver for VIY5 Ground Penetrating Radar
GPS приемник может быть установлен на георадарную тележку Cart-46 и подключен напрямую к антенне VIY5-900, VIY5-600, VIY5-300 или VIY5-37.








GPS кабель
Кабель для подключения по RS-232 внешнего GPS приемника

Транспортный боксTransportation case for VIY5 GPR
Специальный бокс для перевозки георадаров
VIY5-900  вместе с георадарной тележкой.
